MMS系列热力模拟实验机

联系电话：024-83689715 13066628868

热处理-高温淬火实验

（1）实验方案及工艺图选用700MPa级高级钢试样，将试样以 25℃/s 的速度分别加热至 1125℃、1150℃、1175℃、1200℃、1225℃、1250℃，保温5分钟后，迅速淬火，获得实验钢的原始奥氏体组织，经腐蚀后观察奥氏体的组织形貌。

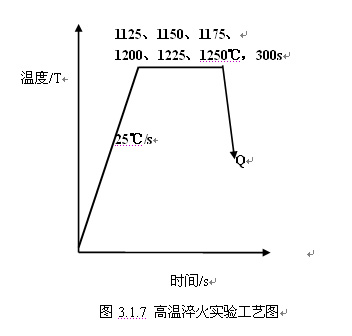

实验工艺图如下图所示：

（2）高温淬火实验结果及分析图 3.1.8为实验钢在不同加热温度下奥氏体晶粒的金相照片。总体来说，加热温度决定了轧制前奥氏体晶粒的大小。当加热温度为1250℃和 1225℃时，奥氏体的晶粒较为粗大，晶粒尺寸在 160～200μm，说明在此加热温度范围内，奥氏体晶粒得到充分长大。
当加热温度为 1200℃和 1175℃时，奥氏体的晶粒出现了混晶，晶粒尺寸在 60~120μm。当加热温度降低到 1150℃以下时，奥氏体晶粒较均匀，且随着加热温度的降低，奥氏体晶粒尺寸变化较小。

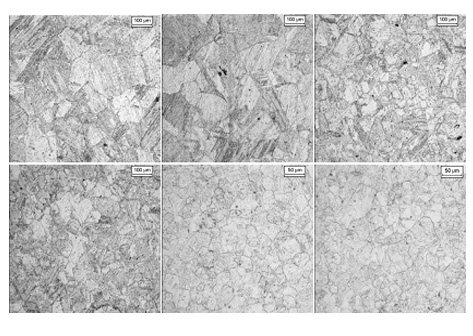

图3.1.8 实验钢在不同加热温度下的奥氏体组织
(a) 1250℃; (b) 1225℃; (c) 1200℃; (d) 1175℃; (e) 1150℃; (f) 1125℃
